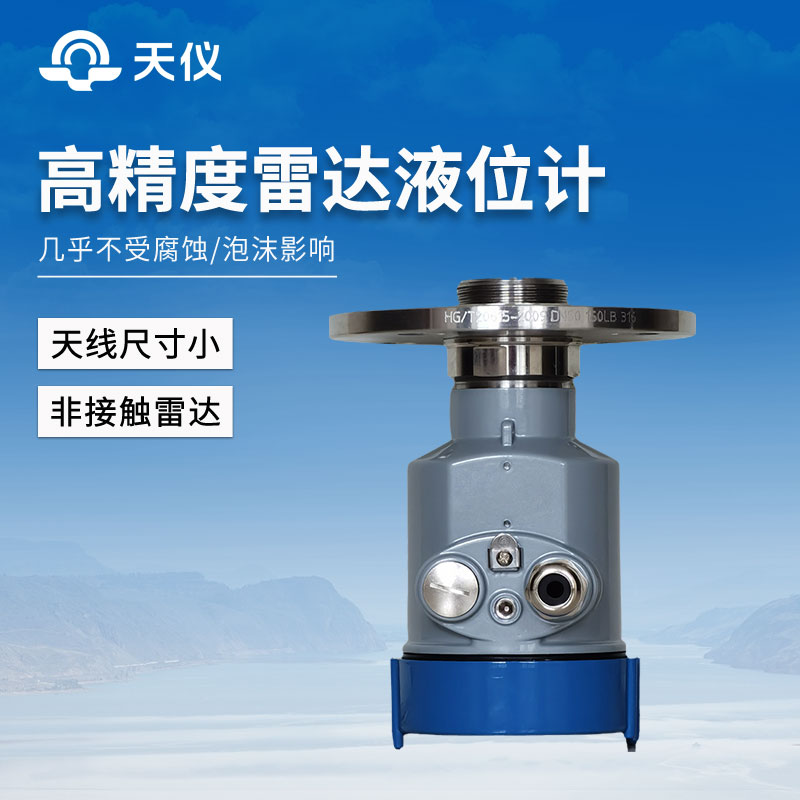

高精度雷达液位计

一、高精度雷达液位计产品原理

雷达物位计采用调频连续波（FMCW）技术。天线发射高频的调频雷达信号, 雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同—天线接收。 在同—时刻,发射信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号,经快速傅里叶变换(FFT）得到反射回波的频谱,并以此计算得出待测目标的距离。

二、高精度雷达液位计技术参数

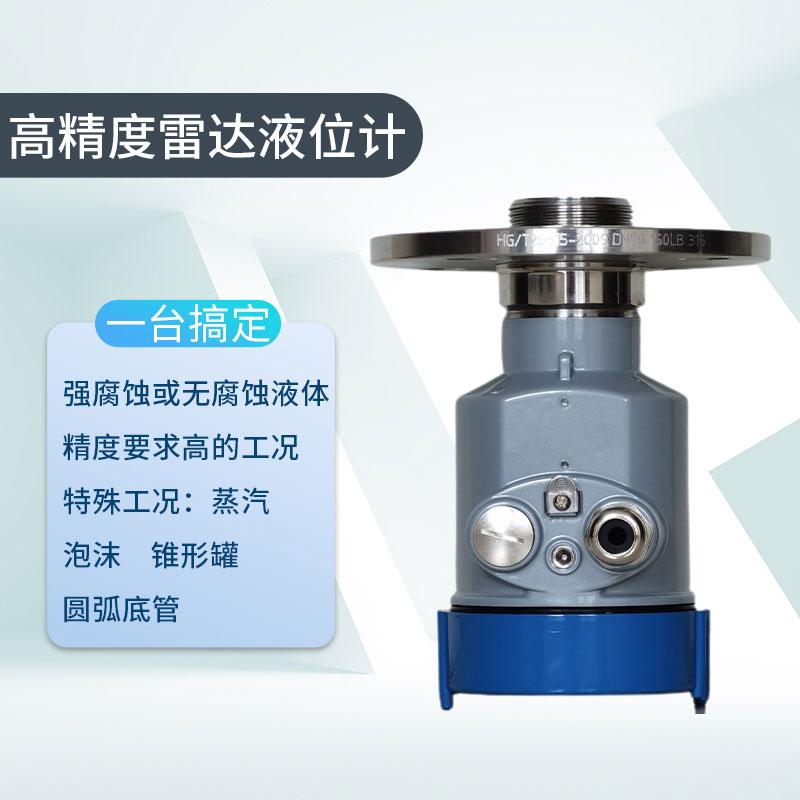

测量介质：强腐蚀或无腐蚀液体，蒸汽，泡沫

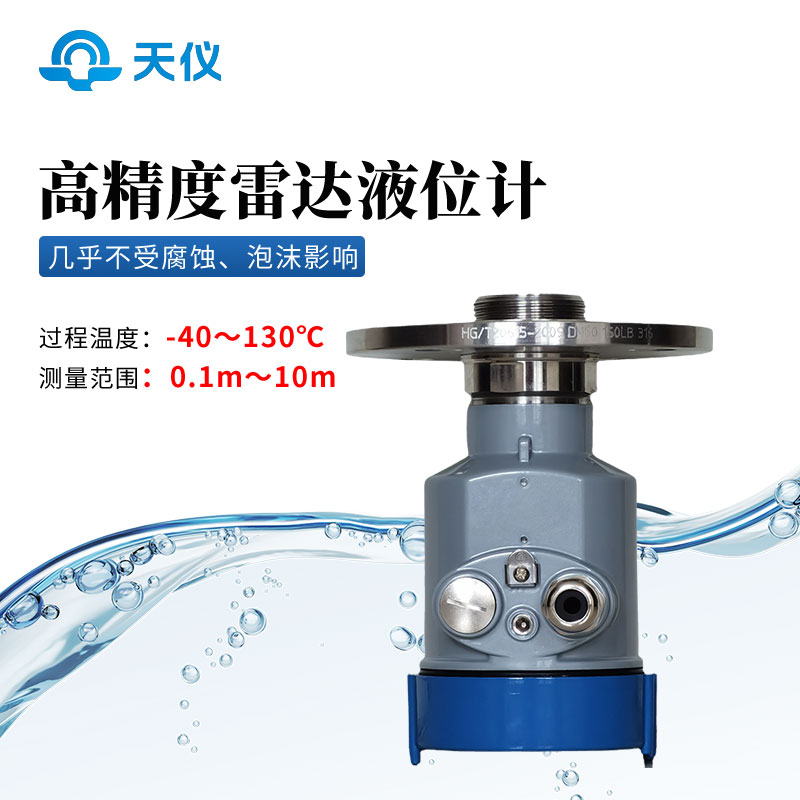

测量范围：0.1m～10m

过程连接：法兰≥DN50

过程温度：-40～130℃

过程压力：-0.1～2.5MPa

天线尺寸：42mm透镜天线（根据法兰大小决定）

天线材质：PTFE

精度：±2mm（量程在35m以下）±5mm（量程在35m—100m间）

防护等级：IP67

中心频率：80GHz

发 射 角：6°

电源：二线制/DC24V

四线制/DC12~24V

四线制/AC220V

外壳：铝/不锈钢

信号输出：二线制/4...20mA/HART协议

四线制4...20mA/ RS485 Modbus

三、高精度雷达液位计产品特点

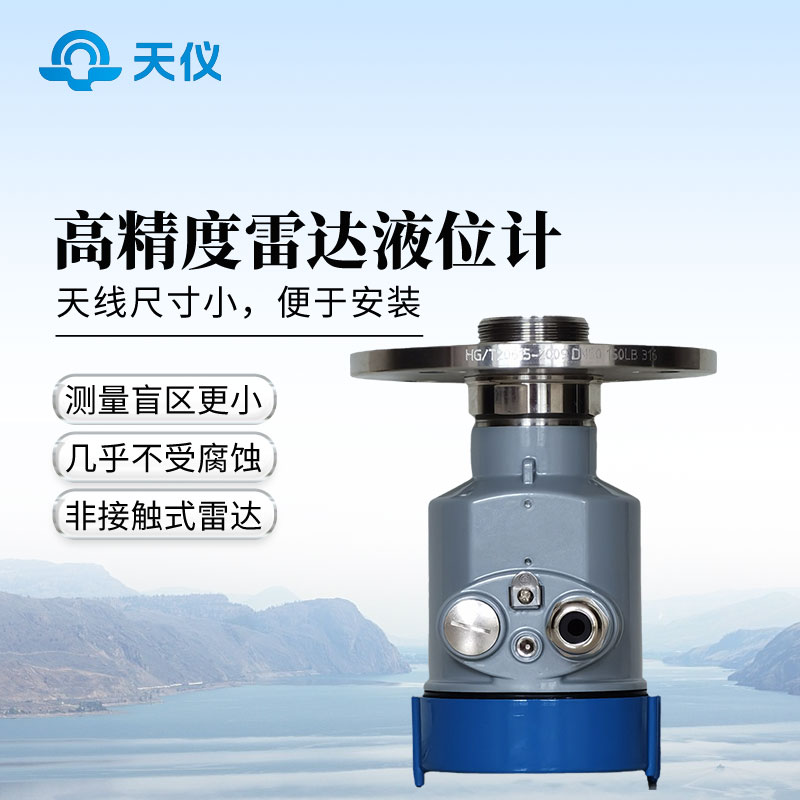

天线尺寸小，便于安装；非接触雷达，无磨损，无污染。

几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。

严重粉尘环境对高频物位计工作影响不大。

波长更短，对在倾斜的固体表面有更好的反射。

波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

测量盲区更小，对于小罐测量也会取得良好的效果。

高信噪比，即使在波动的情况下也能获得更优的性能。

高频率，是测量固体和低介电常数介质的最佳选择。
